우수받이 인상거푸집 조립도
우수받이 인상거푸집 조립도(300x400)
우수받이 인상거푸집 조립도는 우수받이 구조물을 정확하고 효율적으로 제작하기 위한
거푸집의 조립 순서와 구성 요소를 나타낸 도면입니다.
-
STEP 01

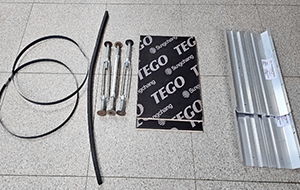

부속자재(왼쪽부터)
- 철 밴딩, 스펀치 테이프, 턴버클, 코팅합판 거푸집, 알루미늄 거푸집
-

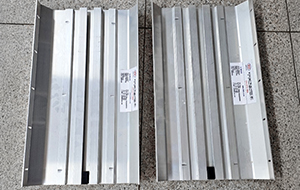

STEP 02
- 알루미늄 거푸집 하단에 스펀치 테이프를 작게 잘라 붙인다.
- 턴버클이 빠지지 않도록 하기 위함
-

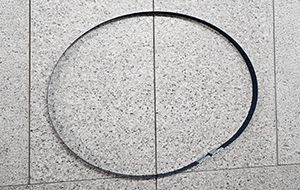

STEP 03
- 평평한 바닥에 철밴딩을 설치
-

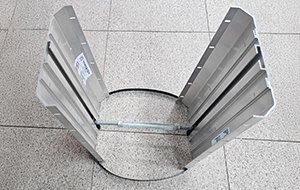

STEP 04
- 철밴딩안쪽으로 알루미늄 거푸집을 넣어 1차 턴버클[400mm]을 조절하여 조립 한다.
-

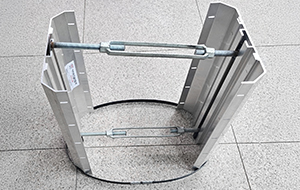

STEP 05
- 이어 2차 턴버클[400mm]을 조절하여 걸어둔다.
-

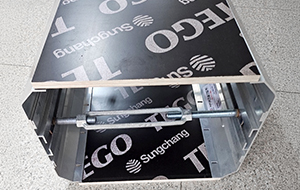

STEP 06
- 세워서 설치가 용이 하지 않으므로 거푸집 전체를 눕힌 상태에서 상,하 합판거푸집을 체결한다.
-

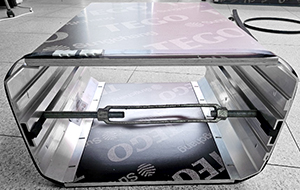

STEP 07
- 상부에 철밴딩을 체결한다.
-

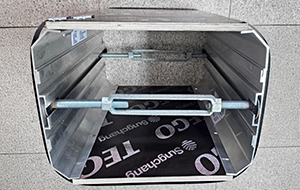

STEP 08
- 상,하 턴버클을 미세 조절하면서 거푸집을 세운다.
-

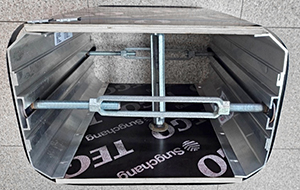

STEP 09
- 합판거푸집 부분에 턴버클[300mm] 설치 한다.
-

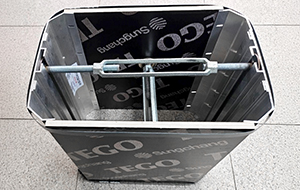

STEP 10
- 완성된 거푸집을 확인하여 문제 없는 지 확인 한다.
-

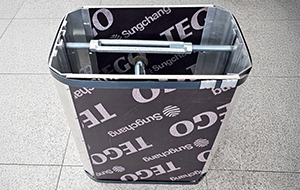

STEP 11
- 완성 되었네요~~
! P.S
- 항상 박리제를 바르는 것을 잊지 마세요.
- 합판거푸집은 일반합판으로 대체가 가능 합니다.
- 철밴딩은 PP밴딩선, 쥬브바, 공업용랩등을 사용하셔도 됩니다.
- 해체는 턴버클을 조정하면서 해체하시고 가능 하면 실리콘 망치를 이용하시면 오래도록 거푸집을 사용이 가능해요.
- R-2호, R-3호 조립 순서도 위에 내용과 동일 합니다.
